[JAVA] GC(Garbage Collection) 영역별 데이터 흐름 정리

GC 영역 및 데이터 흐름도

위 그림의 Permanent Generation 영역(이하 Perm 영역)은 Method Area라고도 한다. 객체나 억류(intern)된 문자열 정보를 저장하는 곳이며, Old 영역에서 살아남은 객체가 영원히 남아 있는 곳은 절대 아니다. 이 영역에서 GC가 발생할 수도 있는데, 여기서 GC가 발생해도 Major GC의 횟수에 포함된다.



그렇다면 "Old 영역에 있는 객체가 Young 영역의 객체를 참조하는 경우가 있을 때에는 어떻게 처리될까?" 라고 궁금해 할 수도 있다. 이러한 경우를 처리하기 위해서 Old 영역에는 512바이트의 덩어리(chunk)로 되어 있는 카드 테이블(cardf table)이 존재한다.



카드 테이블에는 Old 영역에 있는 객체가 Young 영역의 객체를 참할 때마다 정보가 표시된다. Young 영역의 GC를 실행할 때에는 Old 영역에 있는 모든 객체의 참조를 확인하지 않고, 이 카드 테이블만 뒤져서 GC 대상인지 식별한다.

카드 테이블 구조

카드 테이블은 write barrier를 사용하여 관리한다. write barrier는 Minor GC를 빠르게 할 수 있도록 하는 장치이다. write barrier때문에 약간의 오버헤드는 발생하지만 전반적인 GC 시간은 줄어들게 된다.



Young 영역의 구성

GC를 이해하기 위해서 객체가 제일 먼저 생성되는 Young 영역부터 알아보자. Young 영역은 3개의 영역으로 나뉜다.

• Eden 영역
• Survivor 영역(2개)

Survivor 영역이 2개이기 때문에 총 3개의 영역으로 나뉘는 것이다. 각 영역의 처리 절차를 순서에 따라서 기술하면 다음과 같다.

• 새로 생성한 대부분의 객체는 Eden 영역에 위치한다.
• Eden 영역에서 GC가 한 번 발생한 후 살아남은 객체는 Survivor 영역 중 하나로 이동된다.
• Eden 영역에서 GC가 발생하면 이미 살아남은 객체가 존재하는 Survivor 영역으로 객체가 계속 쌓인다.
• 하나의 Survivor 영역이 가득 차게 되면 그 중에서 살아남은 객체를 다른 Survivor 영역으로 이동한다. 그리고 가득 찬 Survivor 영역은 아무 데이터도 없는 상태로 된다.
• 이 과정을 반복하다가 계속해서 살아남아 있는 객체는 Old 영역으로 이동하게 된다.

이 절차를 확인해 보면 알겠지만 Survivor 영역 중 하나는 반드시 비어 있는 상태로 남아 있어야 한다. 만약 두 Survivor 영역에는 모두 데이터가 존재하거나, 두 영역 모두 사용량이 0이라면 여러분의 시스템은 정상적인 상황이 아니라고 생각하면 된다.

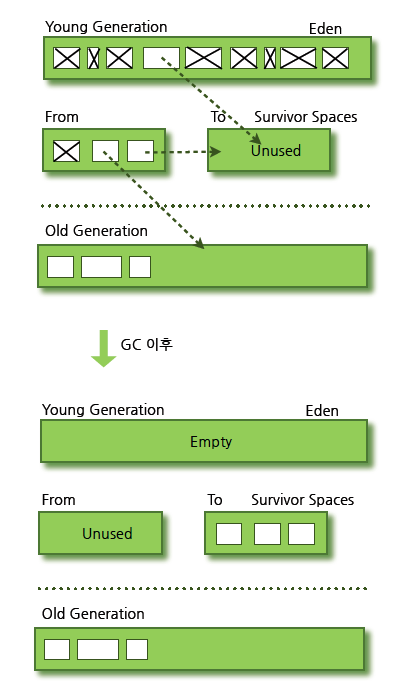

이렇게 Minor GC를 통해서 Old 영역까지 데이터가 쌓인 것을 간단히 나타내면 다음과 같다.

GC 전과 후의 비교

참고로, HotSpot VM에서는 보다 빠른 메모리 할당을 위해서 두가지 기술을 사용한다. 하나는 bump-the-pointer라는 기술이며, 다른 하나는 TLABs(Thread-Local Allocation Buffers)라는 기술이다.



bump-the-pointer는 Eden 영역에 할당된 마지막 객체를 추적한다. 마지막 객체는 Eden 영역의 맨 위(top)에 있다. 그리고 그 다음에 생성되는 객체가 있으면, 해당 객체의 크기가 Eden 영역에 넣기 적당한지만 확인한다. 만약 해당 객체의 크기가 적당하다고 판정되면 Eden 영역에 넣게 되고, 새로 생성된 객체가 맨 위에 있게 된다. 따라서, 새로운 객체를 생성할 때 마지막에 추가된 객체만 점검하면 되므로 매우 빠르게 메모리 할당이 이루어진다.



그러나 멀티 스레드 환경을 고려하면 이야기가 달라진다. Thread-Safe하기 위해서 만약 여러 스레드에서 사용사는 객체를 Eden 영역에 저장하려면 락(lock)이 발생할 수 밖에 없고, lock-contention 때문에 성능은 매우 떨어지게 될 것이다. HotSpot VM에서 이를 해결한 것이 TLABs이다.



각각의 스레드가 각각의 몫에 해당하는 Eden 영역의 작은 덩어리를 가질 수 있도록 하는 것이다. 각 쓰레드에는 자기가 갖고 있는 TLAB에만 접근할 수 있기 때문에, bump-the-pointer라는 기술을 사용하더라도 아무런 락이 없이 메모리 할당이 가능하다.



간단하게 Young 영역에 대한 GC에 대해서 알아보았는데, 위에서 이야기한 두 가지 기술(bump-the-pointer, TLABs)을 반드시 기억하고 있을 필요는 없다. 그러나 Eden 영역에 최초로 객체가 만들어지고, Survivor 영역을 통해서 Old 영역으로 오래 살아남은 객체가 이동한다는 사실은 꼭 기억하고 있어야한다.





의견

어떤 서버스에서 A라는 GC 옵션을 적용해서 잘 동작한다고 그 GC 옵션이 다른 서비스에서도 훌륭하게 적용되어 최적의 효과를 볼 수 있다고 생각하지 말아야한다.

만약 애플리케이션에서 만들어지는 모든 객체의 크기와 종류가 같다면 회사에서 사용하는 모든 WAS의 GC 옵션을 동일하게 설정할 수 있다. 하지만, 각 서비스의 WAS에서 생성하는 객체의 크기와 생존 주기가 모두 다르고, 장비의 종류도 다양하다. WAS의 스레드 개수와 장비당 WAS 인스턴스 개수, GC 옵션 등은 지속적인 튜닝과 모니터링을 통해서 해당 서비스에 가장 적합한 값을 찾아야 한다.
